工字電感廠家科普插件工字功率電感如何識別質量優劣 gujing

編輯：谷景電子

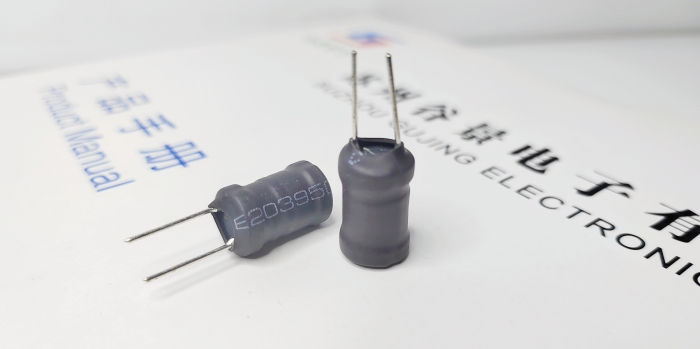

插件工字功率電感是一種應用特別廣泛的電感類型，在各類電子產品中都有著非常重要的應用。我們在挑選工字電感的時候，到底應該關注哪些？以及如何測量工字電感，判斷工字電感的質量好壞？接下來就讓谷景來告訴你！

一、測量尺寸

測量電感直徑A和高度B，腳長D，C,針角直徑、腳距F等尺寸，尺寸是應該符合圖紙要求的，測量儀器為千分尺。

二、測量特性

檢測工具分別有數字電橋、電阻測量儀、電流偏置源、電感和電阻測量、電流飽和能力。

三、測試方法：

1、電感測量:將數字電橋調整到對應的次數和電平，歸零，將檢測夾分別夾兩個引角。測量的電感尺寸越靠近中心值，電感就會越穩定，質量就會越大。如果是三腳四腳工字電感，需要看圖紙，對應腳位，同樣檢測感量。工字電感單元一般為uh和mh。

2、飽和電流檢測：將連接到電流偏置源的數字電橋的兩個檢測夾夾住工字電感的兩個引角，讀取電感大小L0，在電流偏置源儀器上安裝疊加電流大小和添加電流時間，啟動疊加電流，讀取數字電橋上的電感大小L1。L1/L0*100%對應于80%的飽和狀態。此時，相應的電流大小為飽和電流小。飽和電流越大，工字電感的質量越好。在使用過程中，工字電感長期工作，溫升越低，散發的熱量越少，工字電感的安全系數越高。

3、電阻試驗：電阻試驗一般在室溫25℃下進行。試驗儀器為直流電阻試驗儀。方法是用試驗夾，夾住工字電感的兩個引角，以獲得電阻大小。工字電感的電阻單元一般為Ω，mΩ。電阻越低，電流通過，工字電感加熱消耗越低。質量越好。

四、看外觀

看工字電感套管有沒有收縮平整和對插座有沒有影響，針角錫飽滿度，質量好的工字電感套管包裝合適，不會損壞銅線泄漏，磁芯位置不包裹，磁芯表面無粘錫，清潔度好，外觀干凈。

對插件工字功率電感的質量判斷基本上就可以參考上述這幾個方面，想要了解過更多關于插件工字功率電感的內容，歡迎留言哦！
